Bonjour, vous allez bien?
Et oui c’est enfin le week-end du 15 août : un moment agréable et calme qui me permet d’écrire afin de vous annoncer une petite chose…
Il y’a quelques temps, j’ai participé au concours « Go Out or Stay In » organisé par Le Blog des nouvelles Technologies : http://www.blog-nouvelles-technologies.fr . Le but du concours était de présenter un montage à base de micro-controleur avec pour thème le nom du concours, grossièrement traduit : « Vaut-il mieux aller dehors ou rester dedans? »
J’ai donc présenté une amélioration de ma station météo (http://anderson69s.com/2013/05/09/arduino-station-meteo/), réalisé à base de matériel Grove et pour une fois, j’ai gagné : http://www.blog-nouvelles-technologies.fr/archives/33629/go-out-or-stay-in-remporte-le-defi-de-notre-gadget-party-avec-rs-components/
Je suis donc en train de recevoir pour 300$ de matériel électronique…
Première étape, monté le cube LED qui servira d’afficheur à l’intérieur. Une petite animation sera jouée en fonction des données reçues par la station extérieure. Comme je n’ai pas peur, et que j’aime bien jouer du fer à souder, je l’ai pris en kit… Voici un peu d’aide si vous voulez faire pareil… Lisez bien ce petit guide en entier avant de vous lancer…
Pour commander le même kit : http://www.seeedstudio.com/depot/rainbowduino-led-driver-platform-atmega-328-p-371.html
http://www.seeedstudio.com/depot/rainbow-cube-kit-rgb-4x4x4-rainbowduino-compatible-p-596.html

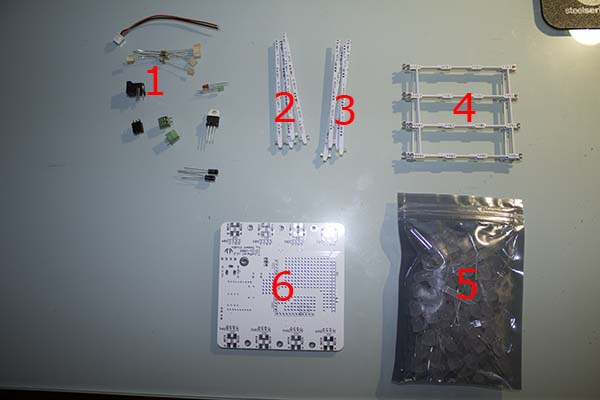

Lorsque le petit carton arrive, il contient :
1 – Les composants pour la grosse PCB carré qui sert de base
2 – 4 parties verticale A
3 – 4 parties verticale B
4 – 4 partie centrale pour les LED
5 – les LED
6 – la PCB carré

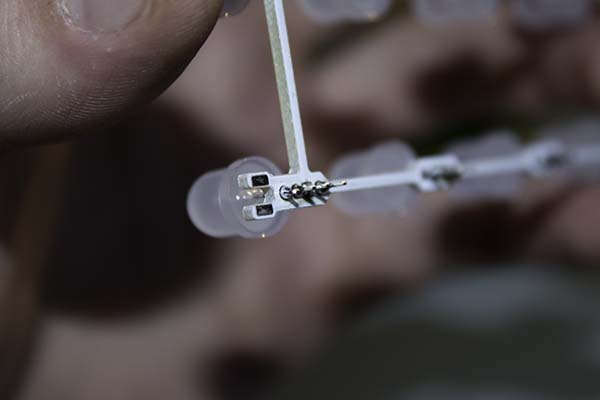

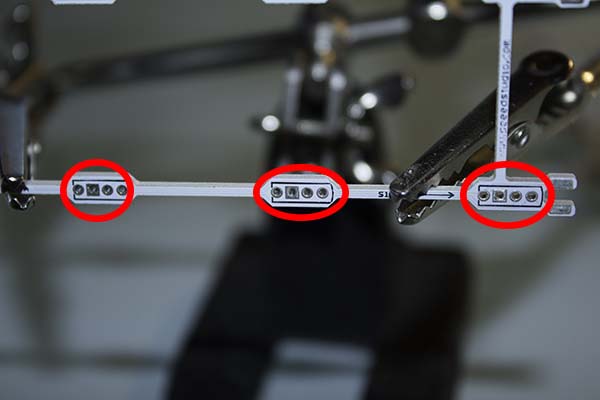

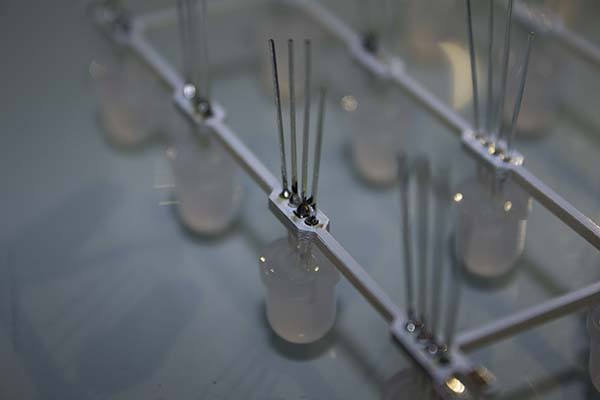

Attention, il faut bien mettre la patte la plus longue des LED dans le trou repéré par un carré sur les supports de LED

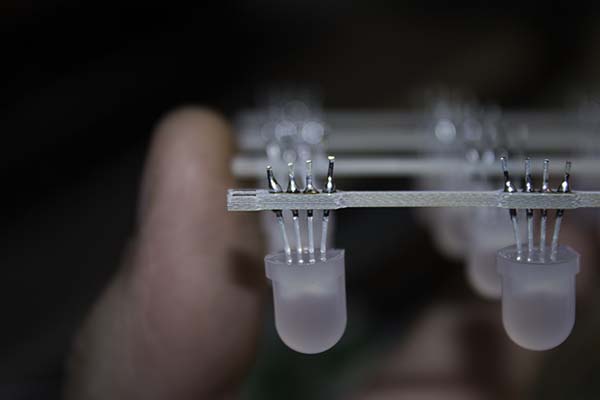

Vérifiez bien la longueur des LED… Ne vous trompez pas, car une fois le cube monté il sera dur de déssouder celles au centre…

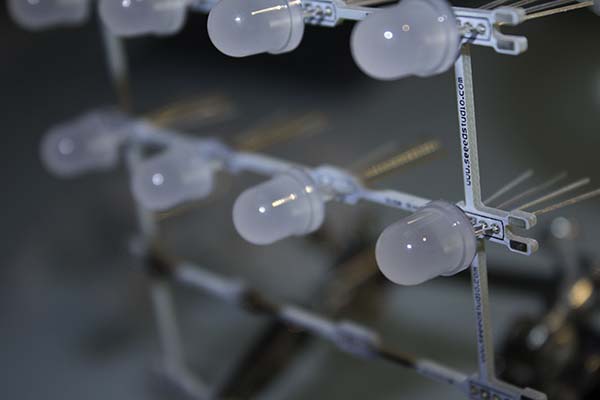

Alignez bien vos LED dans tous les sens possibles tant qu’elles ne sont pas soudés, c’est plus simple et votre cube n’en sera que plus beau…

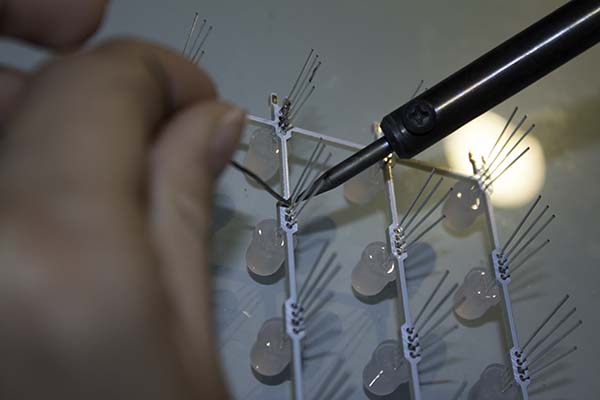

Armez vous de patience et soudez vos 64 LED, sachant qu’il faut 4 soudures par LED on en est déjà à 256 soudures…
Une fois, un panneau de LED fini, coupez la partie trop longue…
Répétez bien évident l’opération 4 fois…
On arrive à la partie la plus difficile, assemblez les panneau de LED ensembles, prenez votre temps, il faut qu’il soit bien droits dans toutes les directions, sinon votre cube ne ressemblera pas à un cube…

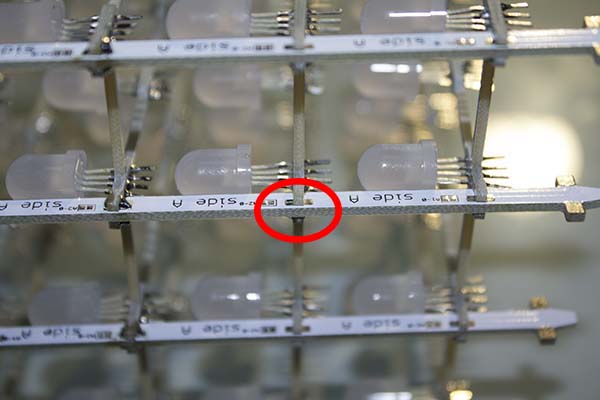

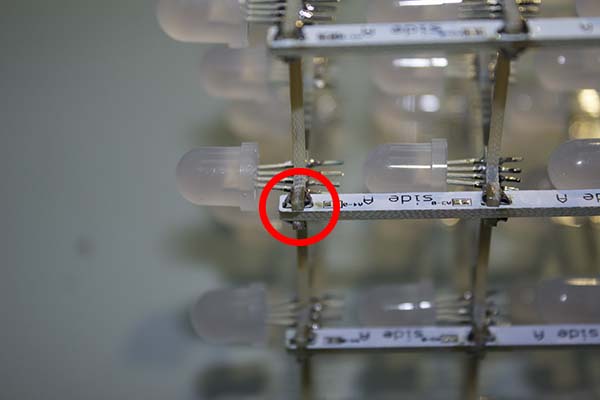

Il y’a 4 soudures par étage sur un pied soit au total 64 soudures pour le côté A et 64 soudures pour le côté B. Au total pour le moment nous en sommes à 384 soudures…

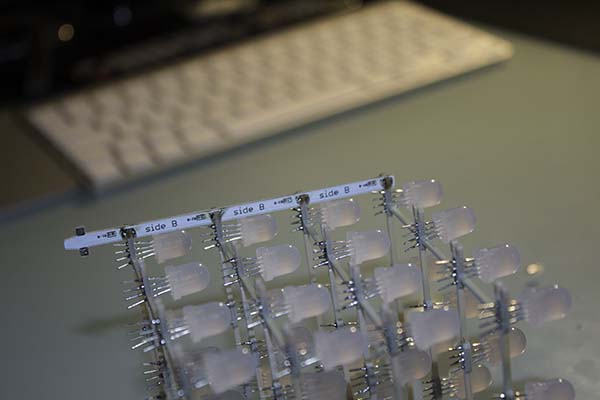

On passe alors au côté B, normalement si vos panneaux sont bien alignés, les « poteaux » B doivent être relativement simple à souder…

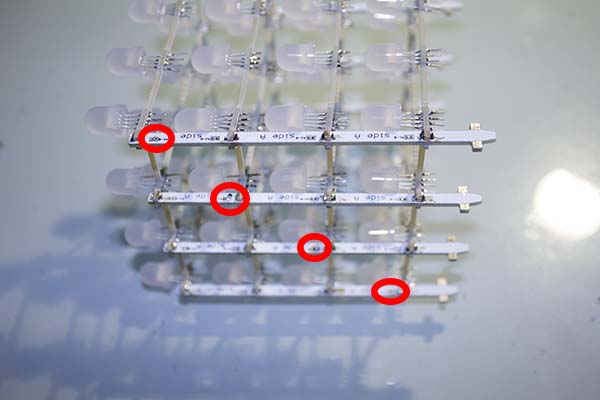

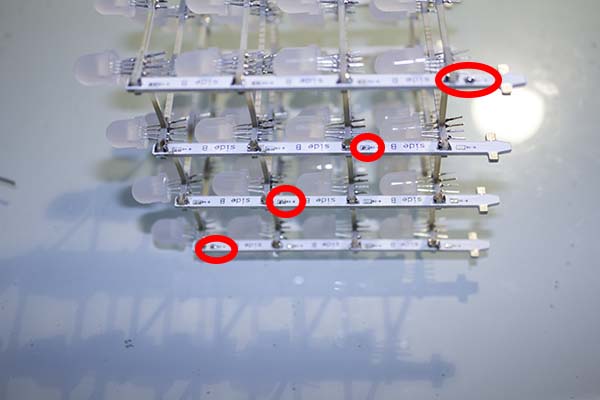

Il faut maintenant soudés les jumpers sur les côtés du cube, il y en a 4 sur chaque le côté A et 4 sur le côté B. ATTENTION, vous aurez remarqué l’ordre différent de chaque côté, si vous ne faites pas bien cette opération, votre cube ne fonctionnera pas…

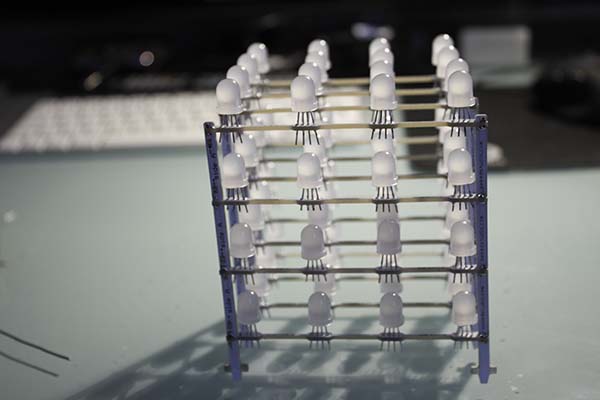

Ca y est, 392 soudures plus tard nous avons notre cube, maintenant il est temps de s’occuper de l’allumer…

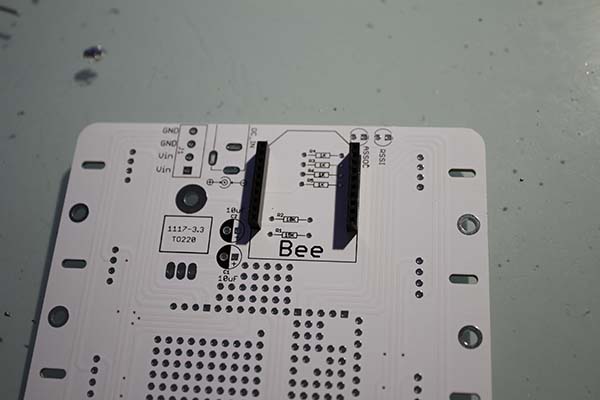

Soudez les supports pour l’ajout d’un futur module Xbee

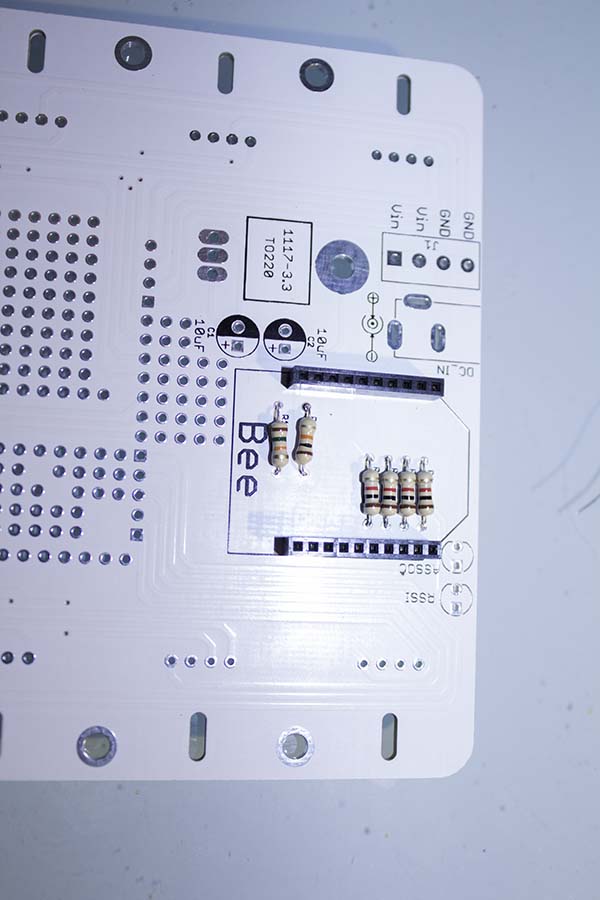

Soudez les résistances fournissent aux bons endroits
Soudez les LED de control de transmission, ATTENTION, il y a un sens, la patte la plus longue va sur le carré…

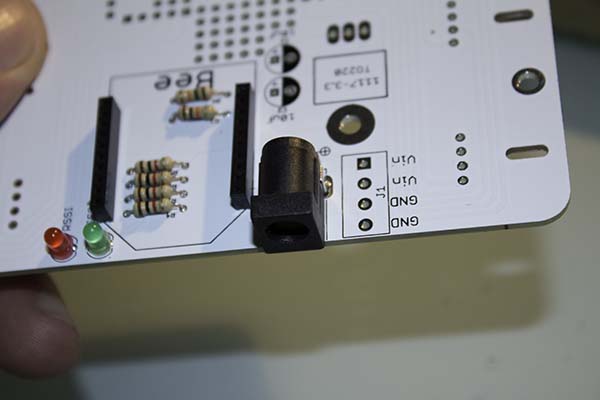

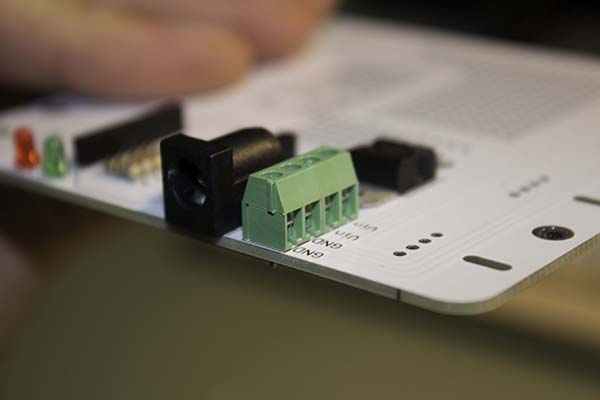

Soudez l’alimentation Jack

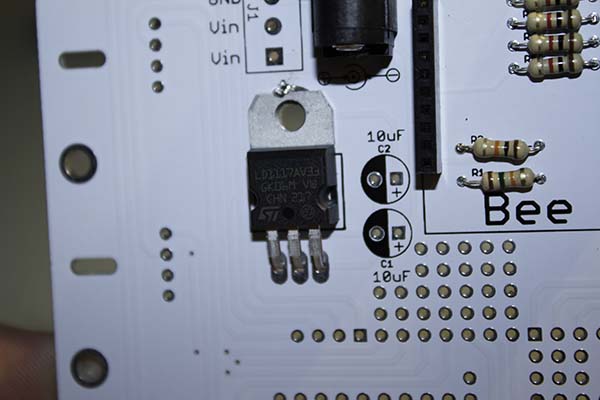

Soudez le régulateur de tension
Soudez le support pour alimenter votre cube grâce à des fils

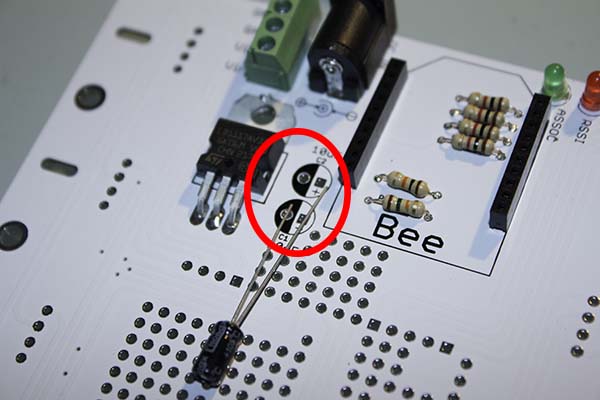

Soudez les condensateur, Attention, il y a un sens, la patte la plus longue va sur le +, le trou repéré d’un carré
Soudez les suppports pour votre RainbowDuino

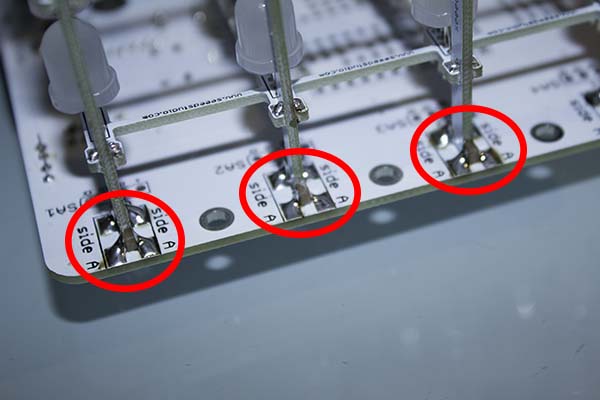

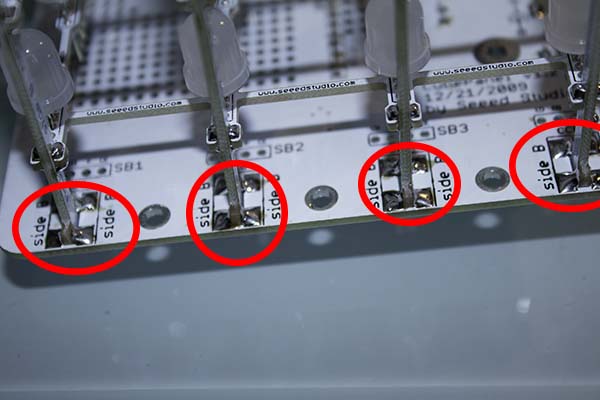

Il est maintenant tant de réunir votre cube et la plaque de support que vous venez de réaliser… Attention, la partie A va sur la partie A… cela serait bête de se tromper maintenant…
Il vous faut maintenant allez télécharger la librarie pour Arduino IDE nécessaire au pilotage de votre cube : https://github.com/unwiredben/Rainbowduino-v3
Installez la librairie comme d’habitude dans votre dossier librairie et redémarrez l’Arduino IDE.
Il faut choisir Arduino Duemilanove 328 comme type de carte pour uploader du code sur votre Rainbowduino.

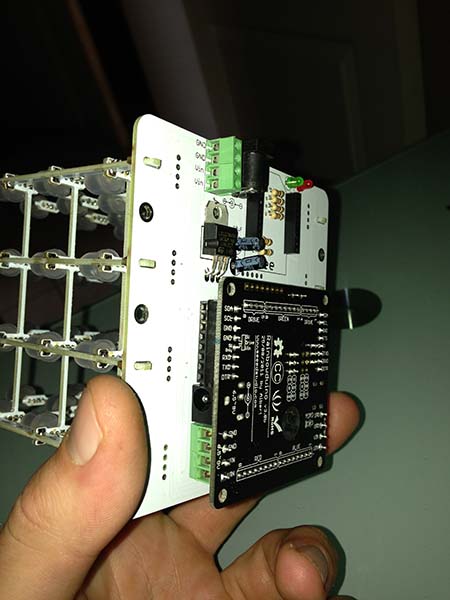

Connectez votre cube et votre RainbowDuino

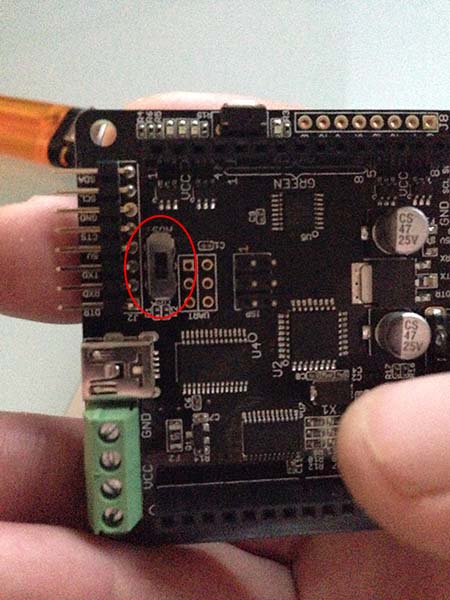

Vérifiez bien que ce jumper soit sur la position USB et non HOST

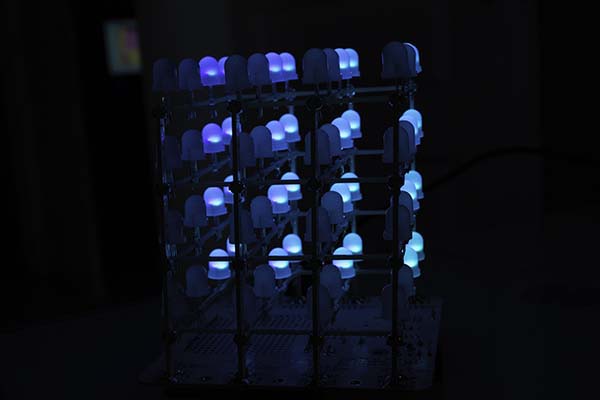

Essayez un exemple et normalement, si vous avez bien travaillé :
Sinon :
– Si rien ne se passe après avoir uploader le code et bien alimenter le tout, vous avez sûrement inversé une polarité…
– Si une LED ne s’éclairent pas du tout il y’a des chances pour qu’elle soit défectueuse …
– Si certaines LED n’affichent pas les bonnes couleurs vérifiez les soudures…
J’espères que ce petit tutorial pourra vous aider dans votre montage, c’est une adaptation en Français du guide officiel disponible ici : http://www.seeedstudio.com/depot/docu/CUBE.pdf
