Bonjour à tous, comment allez-vous?
Aujourd’hui, je reviens sur un de mes anciens projets afin de l’améliorer, car la première version était « bancale »… Bah oui, quand le boitier que vous avez réalisé ne ferme pas c’est dur de se servir de l’objet en question… 😯
Surtout que ce projet n’est ni plus ni moins qu’un collier pour ma compagne… C’est donc un peu dur de lui dire : « Ton cadeau est en deux parties qui ne ferment pas… »
Dans l’article sur le premier prototype (http://anderson69s.com/2014/06/14/jewel-for-her-with-adafruit-gemma/), j’avais déjà repéré des points à améliorer :
- le boitier comme dit plus haut
- la section des câbles
En fait en résolvant le premier problème, le second a disparu 8) . Si seulement cela pouvait toujours être comme cela 😆 . Plutôt que de modifier mon modèle 3D pour mon boitier, je suis reparti de zéro et je me suis dit qu’un boitier fermé n’était peut-être pas la meilleure solution… J’ai donc essayé une découpe à la laser au FabLab :
Comme j’ai grillé le transformateur 5V < – > 3V de mon Adafruit Gemma, j’ai essayé de ne reprogrammer que l’ATTiny85 mais comme je suis étourdi je l’ai alimenté en 5V au lieu de 3V… Oui je sais j’en tiens une couche… 😈 J’ai donc vu une petite fumée signe du tragique décès de ma puce… 🙁 Il n’y avait donc plus rien à tenter et je me suis rabattu sur un Arduino Mini 04 qu’il me restait…
Histoire de pouvoir bien le fixer il a fallu que je déporte la diode de protection du 9V jaune qui se situe sous le Mini, enfin je crois que c’est la diode de protection, mais je peux me tromper 😮 . Il a aussi fallu dessouder tous les headers pour n’en mettre que sur certains ports…

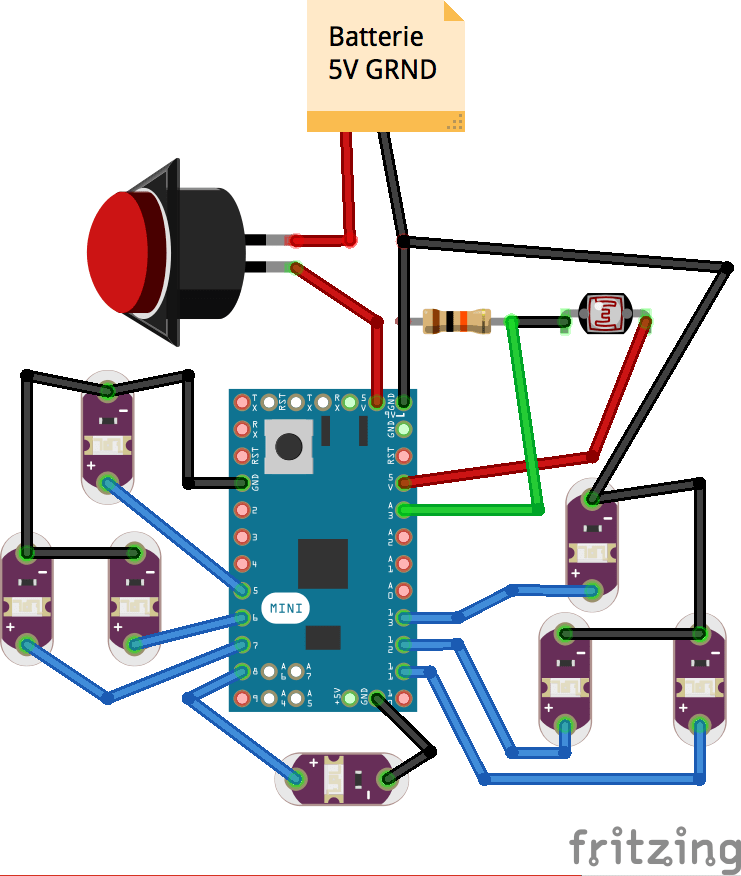

Le résultat est bien mieux… Plus rien ne bouge, plus rien ne risque de tomber, plus rien ne risque de créer de faux contacts… Bon le visuel est différent, mais il convient à ma compagne… Il ne reste plus qu’à tester en situation… Voici donc les images du nouveau modèle, le schéma et le code sont sur mon GitHub :
https://github.com/Anderson69s/Collier-Proto
@Bientôt Anderson69s
