Salut, comment allez-vous?
Aujourd’hui, on va revenir sur un Raspberry Pi dans le but de l’utiliser dans une installation sonore haute qualité… En effet, en ces périodes estivales où le baromètre à décider de n’en faire qu’à sa tête, alors que la température est en grêve autant s’occuper utilement à l’intérieur pour pas cher et pour sortir du son d’une grande qualité… N’en déplaise à vos voisins qui auront une belle surprise à leur retour de vacances
Vous l’aurez peut-être compris, je vais vous parler de cartes son pour Raspberry Pi, en particulier la HifiBerry Digi et de la Wolfson Sound Card que je me suis procurée… Autant commencer par ce qui fait mal : le prix… A ma grand surprise, les deux cartes ont un prix très raisonnable (frais de port non inclus 😈 ) :
- Wolfon : 33,95€ http://www.kubii.fr/cartes-extension/310-carte-son-raspberry-pi-3272496000797.html
- Hifiberry : 24,90€ http://www.hifiberry.com/hbdigi
Les deux possèdent d’origine une cale en nylon pour éviter les contacts avec le condensateur C3/C5. 😉
Les deux cartes se connectent sur le port GPIO et sur le port P5 juste à côté… La Wolfson ne laisse que deux pins libres (14 & 15 et l’I2C est toujours utilisable), là où la Hifiberry n’en utilise aucun car le port GPIO sert uniquement de fixation. Pour la HifiBerry il faut souder un header sur le P5 tandis que pour la Wolfson des pins autorétractables sont présents :
Pourquoi ai-je choisi ces deux cartes? Tout simplement, car elles offrent toutes les deux une sortie numérique en SPIF que je peux brancher directement sur mon vieil ampli, qui ne gère pas l’HDMI mais qui possède pas mal des entrées SPDIF In et Optical In… Petit plus, pour moi plus la HifiBerry Digi possède une sortie fibre optique… 😛
[AVIS PERSONNEL N’ENGAGENT QUE MOI SUR LES AMPLIS QUI SONT VENDUS A L’HEURE ACTUELLE] N’achetez rien de neuf, y’a quasiment jamais d’entrées optique et SPDIF ou alors en nombre très réduit, le traitement du son est réalisé par du calcul informatique et plus par des circuits logiques ou amplificateurs opérationnels, les réglages sont trop limités et bien sûr le prix demandé pour ces « objets géniaux » qui gère l’HDMI est ABUSIFFFFFFF. Mieux vaut investir dans une bonne télé avec beaucoup de prise HMDI et qui à une sortie Optique…[/AVIS PERSONNEL N’ENGAGENT QUE MOI SUR LES AMPLIS QUI SONT VENDUS A L’HEURE ACTUELLE].
Voici le schéma de mon installation :
Pour informations l’ampli est un Sony STR-DB870 acheté pour 70 euros (il y a 4 ans déjà) chez Easy-Cash et les enceintes sont en fait un kit 5.1 Yahama NS-PB150 obtenu chez Electro-Dépôt pour 97 euros il y a deux mois ( http://www.electrodepot.fr/pack-enc-5-1-yamaha-ns-pb150-5-sat-160w-bois.html la promo est toujours valable…).
Ajouter un Raspberry Pi en plus à mon installation m’a permis trois choses :
- Jouer de la musique sur mes enceintes depuis n’importe quel terminal mobile en allumant juste l’ampli et le Raspberry Pi possédant la carte son.
- Jouer de la musique sur mes enceintes depuis n’importe quel terminal mobile quand je joue à la XBOX360 alors que le son de la XBOX sort sur la TV. Car je n’aime pas les bandes son des jeux en général donc je les coupe et je ne garde que les effets sonores…
- Brancher au moins un Raspberry Pi en RCA pour avoir un effet rétro. Le HDMI c’est bien, mais y’a pas que ça dans la vie… Si cela est très utile sur Xbian il y a peu d’intérêt sur SqueezePlug… De plus, il me reste 2 prises HDMI libres au dos de ma TV c’est donc un choix et non une obligation…
Alors oui, pour vous ce n’est rien, mais pour moi c’est juste génial 😉 … J’aurai également pu me contenter de la prise jack du Raspberry Pi, mais avec mon ampli et mes enceintes, le jack fait, en étant gentil, pitié… La qualité du jack d’origine est vraiment déplorable dès que l’on a une oreille audiophile et que l’installation sonore est de qualité…
Clairement, ces deux cartes n’ont pas vraiment la même utilité… La HifiBerry Digi est uniquement dédiée à la sortie du son avec une prise SPDIF OUT et un OPTICAL OUT… La Wolfson est plus complète et offre la possibilité d’enregistrer du son, possède des micros intégrés et plusieurs sorties sont disponibles : haut-parleurs (pour système non amplifié : écouteurs, membrane seule), jack (pour système amplifié: enceintes avec une prise électrique) ou SPDIF (100% numérique mais il faut un ampli)… Cerise sur le gâteau elle offre même une prise pour brancher une alimentation 9V…
Mais comme je l’ai déjà dit dans mon cas tout ce qui m’intéresse, c’est la sortie SPDIF OUT ou la Optical OUT de ces deux cartes…
Passons à la partie bidouille, histoire de me simplifier la vie, j’ai pris une distribution Raspbian modifiée qui reconnaît d’origine les deux cartes 🙂 : SqueezePlug V7. Voici donc comment paramétrer ces deux cartes avec la version 7.09 de Squeezeplug et Shairport afin d’avoir une borne Airplay avec une qualité sonore quasi parfaite!!!!! (Je n’ai pas encore réussi à mettre à mal ces deux cartes son, il faut savoir que c’est le même processeur audio sur les deux cartes…)
On va maintenant se coller aux réglages en fonctions des cartes son. Malheureusement, les kernels modifiés et les fichiers nécessaires ne sont disponibles que lorsque l’on installe SqueezeLite (un lecteur multimédia), mais cela ne nous empêchera pas d’utiliser Shairport automatiquement avec la carte son à chaque démarrage… En gros, on va installer SqueezeLite, le bon kernel et les fichiers nécessaires pour l’utilisation des cartes. Mais si on ne fait rien de plus Shairport n’utilise pas notre carte son…
Pourquoi? Car SqueezeLite est chargé avant Shairport au démarrage. SqueezeLite monopolise le pilote audio qui n’est donc pas disponible pour Shairport et qui le fait planter… Il faudra donc désinstaller SqueezeLite et éditer le fichier de configuration de Shairport pour qu’il utilise notre carte son… C’est juste histoire de vous préparer mentalement à ce qui nous attend… 😯
En installation définitive, mon choix c’est porté sur la Hifiberry Digi, qui ne m’enferme pas dans un kernel spécifique, prend peu de place et ne touche pas au port GPIO… 😉
La Wolfson est une bonne carte mais beaucoup trop complète et contraignante pour mon utilisation. Par contre si vous avez besoin d’enregistrer des sons avec un Raspberry Pi c’est la bonne affaire : si la qualité d’enregistrement est aussi bonne que la qualité de sortie comme le laisse penser les spécifications de la carte et les retours des utilisateurs, il y a moyen d’enregistrer en qualité CD. Personnellement, je pense que le résultat doit être plus sympa que ce que je peux trouver sur l’iTunes Store… Mais je ne peux pas vous en dire plus, car je n’ai pas encore testé à l’heure où j’écris ces lignes…
Je vais donc vous montrer l’installation complète pour la Hifiberry puis je vous montrerai ce qui change avec la Wolfson…
Petit mot sur SqueezePlug : cette distribution est vraiment géniale, simple, robuste, accès à l’utilisateur root et les réglages sont centralisés dans un menu… Je la recommande vivement…
Tout d’abord télécharger Squeezeplug http://www.squeezeplug.eu/ et préparez une carte SD… Puis démarrez votre Raspberry Pi et connectez-vous en SSH. Autant utiliser l’utilisateur root comme il est disponible… Le mot de passe d’origine est nosoup4u . N’OUBLIEZ PAS DE LE CHANGER….

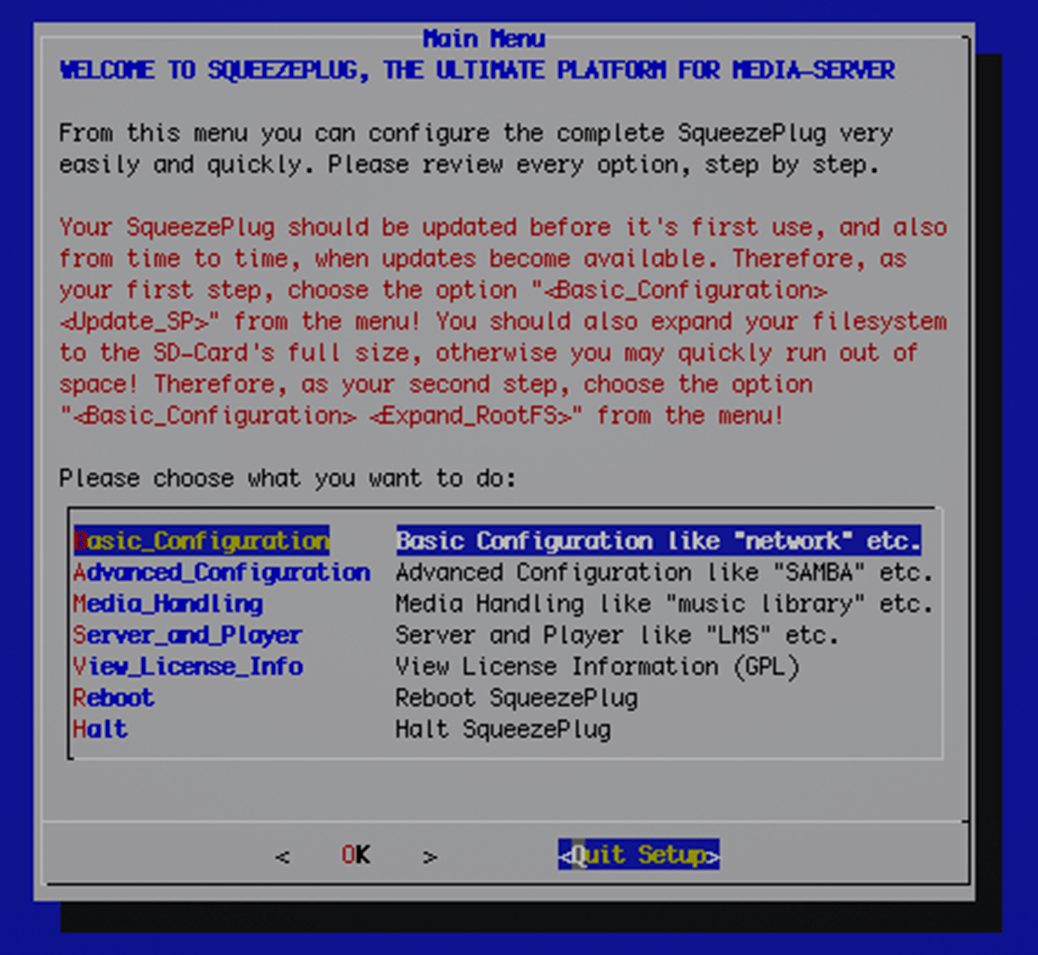

Squeezeplug possède un menu de réglages très pratique quand on est connecté en root et que l’on démarre avec :
setup
Je vous laisse effectuer grâce à ce menu les mises-à-jour, vos réglages pour les mot de passe, l’heure, le clavier, le nom sur le réseau, le serveur SMB etc… Si vous avez un peu suivi le blog ce sont des choses courantes pour vous maintenant…
On va donc installer Squeezelite en premier
Allez sur Server and Player :

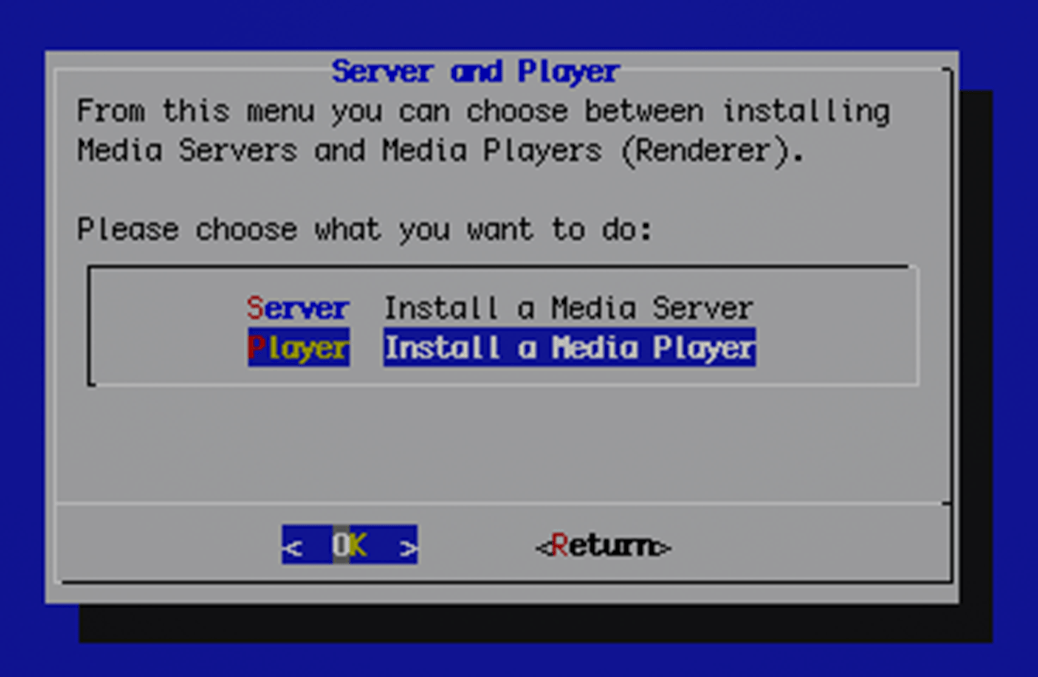

Choississez Player :
Selectionnez SqueezeLite :

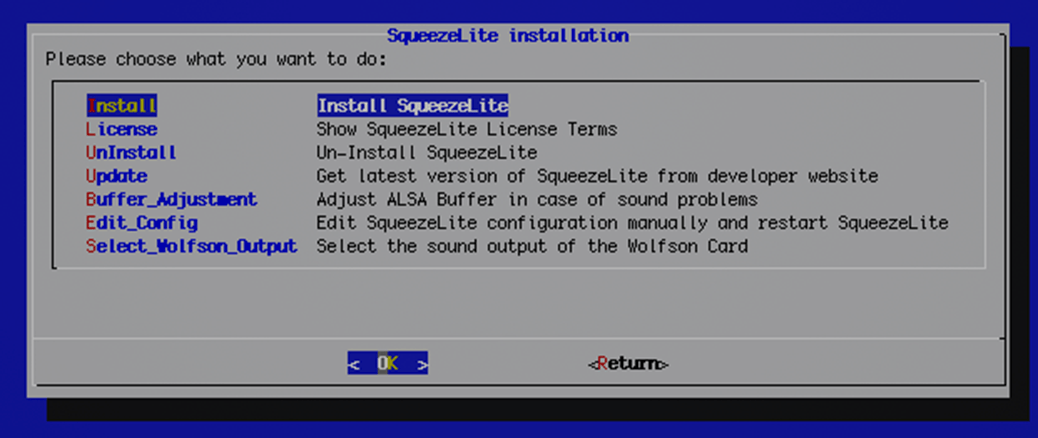

On reste sur l’onglet install :
Petit écran de vérification :
Pour le réglage avec les autres nodes, comme je ne me sers pas de SqueezeLite il n’y a pas de serveur sur mon réseau, je le met donc en auto discovery :
Qui ne retourne forcément un résultat nul 🙄 :
On nomme maintenant notre installation. BIEN METTRE/LAISSER SQUEEZELITE CAR SINON LA GÉNÉRATION DU FICHIER DE CONFIGURATION N’EST PAS COMPLETE ET IL FAUT L’EDITER MANUELLEMENT… COMME ON VA DÉSINSTALLER SQUEEZELITE DANS 5MIN LAISSEZ CE NOM…
On choissit alors notre carte son :
On patiente un quart de seconde et magie :
Si vous n’avez pas changé le nom de SqueezeLite faites non, sinon c’est ici qu’il faut finir de configurer le fichier à la main en fesant oui…Voila l’installation de SqueezeLite est fini, jusque là rien de trop dur non?
Faites un sudo reboot pour prendre en compte les différents changements.
Au redémarrage, retournez dans le menu SqueezeLite installation et cette fois choissisez Uninstall. Alors oui, je sais on juste vient de l’installer… Mais dans mon cas SqueezeLite ne m’interesse pas, tout ce que ce veux ce sont les fichiers nécessaires pour utiliser ma carte son avec shairport qui ne sont pas désintaller en même temps que SqueezeLite qui monopolise mon pilote audio…
Oui, oui je veux le désintaller :
Merci pour la confirmation 😉
On va maintenant installer et configurer shairport pour que le son soit envoyer sur notre carte. Dans le menu Media Player (Basic Configuration / Server_Player / Player) choissisez Shairport :
On reste sur install :
Petit disclamer :
Second avertissement attention cela devient sérieux :
OUIIIIIIIIII enfin!!!!!!
Ah bin non il manquait quelque chose : le nom de la borne airplay…
Petit screen de l’installation :
Si tout c’est bien passé, vous devriez voir :
Il ne reste plus qu’à éditer le fichier de configuration de Shairport pour que celui-ci utilise notre carte son fraîchement installée :
sudo nano /etc/init.d/shairport
En dessous de
AP_NAME=Airplay_Test NICE=0
ajoutez :
OUTPUT=ao
Ensuite la ligne :
DAEMON_ARGS="--daemon --pidfile $PIDFILE --log $LOGFILE"
devient :
DAEMON_ARGS="--daemon --pidfile $PIDFILE --log $LOGFILE --output $OUTPUT"
Screenshot montrant les modifications :
On enregistre les modification et on sort de nano. Enfin on fait un dernier reboot et normalement, au démarrage suivant le son de shairport sort sur la HifiBerry Digi 😉
Pour la Wolfson c’est un peu différent, déjà il faut installer les drivers avant de brancher la carte sinon : KERNEL PANIC 🙄 . Au moment de choisir la carte son durant l’installation de SqueezeLite, sélectionnez Wolfson :

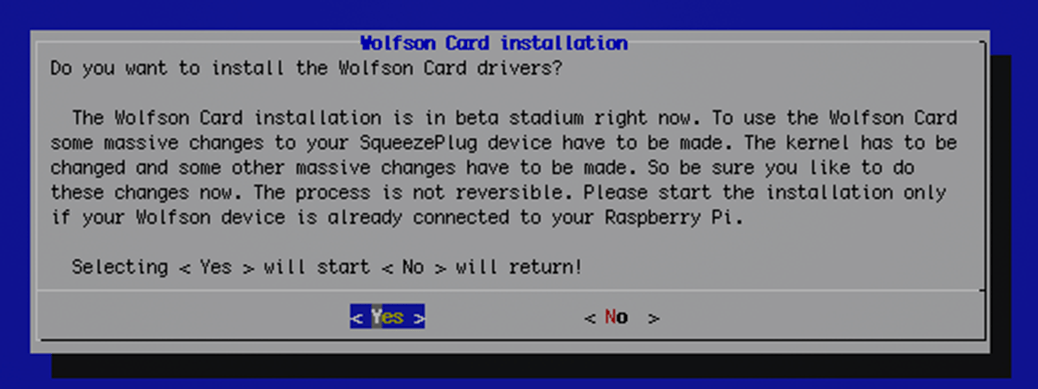

Vous aurez un écran de confirmation, qui vous indique quel le kernel va être changé. A partir de là vous êtes bloqués en kernel 3.10.25+, donc pas de rpi-update si vous voulez continuer à garder cette configuration… C’est LE problème de la Wolfson, pour le moment les drivers ne sont pas intégrés à Raspbian…
Une fois la confirmation faite, vous pouvez voir le remplacement du kernel :
Si tout c’est bien passé vous aurez :

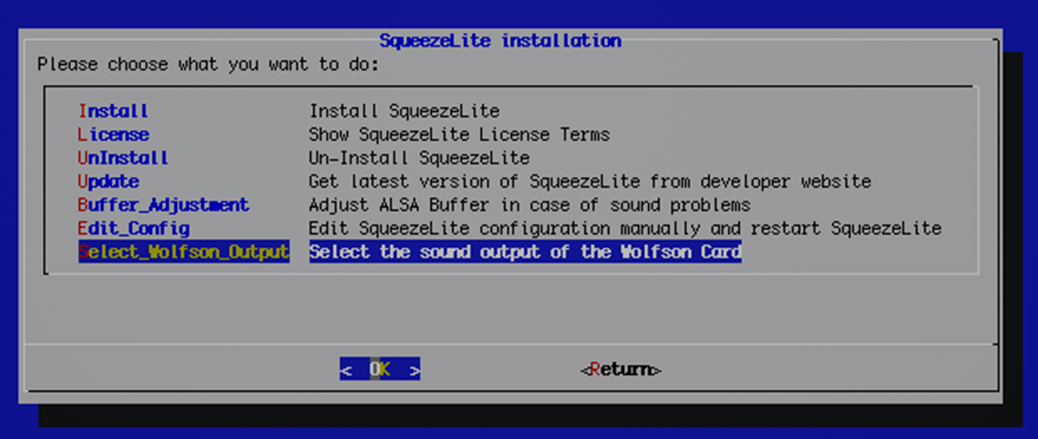

On effectue un reboot et il faudra alors choisir la sortie que vous voulez utiliser sur la carte Wolfson :
Tout les choix sont possibles (dans mon cas SPDIF) :
Faites et un reboot et installez Shairport comme expliqué plus haut… Enfin branchez votre carte Wolfson. 🙂
Le fichier de configuration de shairport est identique pour la Hifiberry Difi ou la Wolfson. 😉
Côté boitier, j’ai craqué et acheté un boitier pour Raspberry Pi + Wolfson du coup, je n’ai rien à partager sur ce propos. Mais pour la Hifiberry Digi j’ai créé mon boitier grâce à la laser du FabLab de Lyon…. Je suis parti du boitier pour Raspberry Pi proposé par Adafruit : http://www.thingiverse.com/thing:24461 et je l’ai modifié : http://www.thingiverse.com/thing:420960
C’est donc sur ce petit bonus de fin que je vous laisses, bonne installation, bonne écoute et surtout bonne lecture et bidouille pendant vos vacances
@bientôt Anders
