Salut à tous, comment allez-vous?
Je vais essayer de rattraper mon retard sur la rédaction des articles afin de pouvoir avancer sur de nouveaux projets et ainsi vous les faire partager… Aujourd’hui on va reparler de Xbian et du Raspberry Pi…
Vous me direz on a déjà installé Xbian, on peut brancher nos disques durs dessus pour regarder les fichiers sur notre TV, on peut l’utiliser comme borne Airplay, comme serveur de fichiers (uPnP, SMB…) et on a également ajouter un écran LCD pour avoir toujours l’heure et l’adresse Ip du Pi… Que pouvons-nous faire de plus pour le rendre plus cool??? Eh bien, c’est assez simple on peut rajouter des LED au dos de notre TV afin de la transformer en TV Ambilight plutôt que de payer sa TV les yeux de la tête… Qu’est-ce qu’une TV ambilight? En fait c’est une TV qui possède des LED sur la face arrière. Ces LED vont changer de couleurs en fonction des couleurs qui apparaissent sur les vidéos que vous regardez… Ambiance immersive garantie!!!!
Voici une petite vidéo pour vous mettre l’eau à la bouche :
J’avais le choix entre deux programmes pour arriver à mes fins : Boblight ou Hyperion. J’ai choisi Hyperion, car il est très simple à installer et à configurer. Qui plus est il offre toutes les fonctionnalités de Boblight (télécommande animation, etc…). Hyperion est moins connu, mais il a l’avantage de consommer moins de ressource CPU que Boblight… Alors, pourquoi se priver?
Qui plus est il y a une application Android pour piloter les LED depuis votre portable (animation ou couleur fixe…)… Si vous êtes sur iOs ou Mac émulez un semblant d’Android avec BlueStack (gratuit sur Windows ou Mac) à l’aide de votre compte Google et vous pourrez ainsi avoir accès à l’application de pilotage des LED pour 0 euros…. Mais en reparlerons plus en détail dans la partie configuration. Il y a aussi la possibilité de créer un serveur web pour piloter les LED depuis n’importe quel navigateur internet, mais pour le moment les animations ne sont pas encore intégrées… Dernier point, normalement une application iOs devrait voir le jour, la question reste de savoir quand…
[GROSSE PARENTHESE] Je suis en train de me demander si il ne faudrait pas que je fasse un article sur la virtualisation de divers systèmes : OS X, Debian, Ubuntu, Solaris, Android, Windows…. Pas de bol on ne peut pour le moment pas virtualiser iOs sauf avec le SDK Apple disponible uniquement sur Mac… Mais revenons à nos moutons…[/GROSSE PARENTHÈSE]
LE HARDWARE
Alors que nous faut-il pour fabriquer notre AmbilightTV?
- Forcément un Raspberry Pi (A ou B)
- Une carte SD avec Xbian ou RaspBMC ou OpenElec ou encore Raspbian : le choix est large, l’important est de pouvoir ce servir de apt-get…
- Une télé ou un écran que vous pouvez brancher sur le Raspberry Pi et que vous voulez illuminer (forcément…)
- Une alimentation 5V séparée : il n’est jamais bon de tirer du courant sur le régulateur du Raspberry Pi afin d’optimiser sa durée de vie… J’ai mis 40 LED au dos de ma TV, (perso j’utilise un des ports USB de ma Télé comme cela quand je l’éteins ou qu’elle se met en veille les LED s’éteignent et se rallument automatiquement…)
- Un câble Ethernet ou une clé wifi connectée au Raspberry Pi pour aller récupérer les fichiers sur internet.
- Un clavier sauf si vous pilotez votre Raspberry Pi via ssh…
- Du carton et de la colle forte ou du très bon scotch (vous verrez plus loin pourquoi…) 😉
- Enfin des LED, mais pas n’importe quel type… En effet, il n’est pas possible d’utiliser des LED toutes simples ou des LED RGB à anode ou cathode commune… Il va nous falloir des LED qui disposent chacunes d’un driver et qui sont bien entendu reconnus par notre programme… Vous pouvez utiliser les protocoles suivants pour brancher vos LED : SPI, USB, GPIO, UART. Bon le plus simple c’est encore de passer par du SPI qui sont facilement trouvable sur ebay ou de l’USB avec des kits de chez Adafruit par exemple… Le GPIO et UART fonctionnent, mais de façon instable d’après l’auteur du soft, c’est pourquoi je n’en parlerai pas plus…
Pour le SPI les drivers LED suivants sont reconnus :
- LPD6803
- LPD8806
- WS2801 (J’ai pris celles-ci pour mon installation : http://www.ebay.fr/itm/281202617623)
- WS2801B, MAIS JE LE DÉCONSEILLE VIVEMENT J’AI VU TROP DE PERSONNES GALÉRER AVEC CES LED SANS RAISON VALABLE ET APPARENTE…
Pour l’USB ce sont plus des packs de constructeurs (un petit recherche google avec juste ces noms vous donnes les bonnes réponses) :
- AdaLight
- Lightpack
- Paintpack
- SEDU
Quand on branche le tout en USB, il n’y a pas vraiment de configuration et de branchement à faire… En général tout est expliqué sur le site du constructeur… D’où la différence de prix entre une méthode DIY et un pack constructeur… Je me suis forcément lancé dans le DIY, plus dure (quoique…) et plus gratifiante à réussir…
Voici le schéma de connexion que j’ai utilisé pour des LED en SPI :
original by adafruit.com
Pour la mise en place, j’ai utilisé un carton avec un peu de colle forte… Mais attention vraiment forte : c’est de la colle cyanurique. J’ai également dût couper une attache sur chaque LED pour avoir une surface bien plate d’un côté… Puis j’ai tout simplement mis 4 ou 5 morceaux de stock pour tenir mon carton derrière ma TV… Simple et efficace… Vous pouvez sinon scotcher les LED directement sur la TV, mais à la longue j’ai peur que le scotch ne tienne pas…
LE SOFTWARE
Maintenant, passons à la configuration de notre OS :
Il n’y a pas grand-chose de difficile, connectez-vous en ssh et rentrez les lignes de commande suivantes
sudo apt-get update sudo apt-get install libqtcore4 libqtgui4 libqt4-network libusb-1.0-0libprotobuf7 ca-certificates
Ce qui nous permet d’installer les dépendances requises pour que Hyperion fonctionne… Avant d’aller plus loin si vous utilisez Boblight arrêté le :
sudo /sbin/initctl stop boblight
Si vous êtes sur Xbian comme moi, il faut activer le SPI en faisant :
sudo nano /etc/modprobe.d/raspi-blacklist.conf
Et on rajoute un # devant la ligne :
blacklist spi-bcm2708
Ce qui donne :
# blacklist spi and i2c by default (many users don't need them) #blacklist spi-bcm2708 blacklist i2c-bcm2708
À noter qu’il faut utiliser la même technique pour activer l’I2C sur Xbian. Tout dépend de la distribution, des fois ces protocoles sont activés des fois non…
Ce qu’il y’a de bien avec Hyperion c’est que l’installation est automatique, on va télécharger un script .sh sur github qui nous fera les tâches suivantes :
- Installation de hyperiond et hyperion-remote (installé dans /usr/bin) .
- Configuration du fichier de configuration json dans /etc/hyperion.config.json .
- Ajout de hyperiond comme un service de l’OS (par défaut : hyperion.conf dans /etc/init/).
- Démarre le service hyperion à l’aide de : initctl start hyperion
Super pratique non? Pour obtenir ce script et l’exécuter :
wget -N https://raw.github.com/tvdzwan/hyperion/master/bin/install_hyperion.sh sudo sh ./install_hyperion.sh
Voilà on a fini l’installation, hyperion et ça remote démarrerons automatiquement avec votre Raspberry Pi maintenant.
LA CONFIGURATION
Et c’est là où la différence entre Boblight et Hyperion m’a le plus frappée :
- Le fichier de configuration est en fait un gros fichier texte avec plein d’entrées pas toujours facile à comprendre et long à éditer… Donc je ne détaillerai rien ici…
- C’est aussi un fichier de configuration, mais on le génère grâce à une application Java qui fonctionne sous Linux/Os X/Windows… Ensuite on a plus qu’à envoyer le nouveau fichier généré dans /,etc/ sur le Raspberry Pi…
Puis forcément il faut redémarrer les services, peu importe que ce soit Hyperion ou Boblight afin de faire prendre le nouveau fichier de configuration en compte…
Pour Hyperion c’est tout simple :
sudo stop hyperion sudo start hyperion
Pour Boblight (je crois) :
sudo /sbin/initctl stop boblight sudo /sbin/initctl start boblight
Pour créer votre propre fichier de configuration, il vous suffit de télécharger un petit programme appelé Hypercon. Bon personne n’est parfait il est en java, mais il est très bien fait et disponible ici :
https://raw.github.com/tvdzwan/hypercon/master/deploy/HyperCon.jar
Avec seulement 3 onglets, vous pouvez tout régler. Je vais un peu vous les détailler :

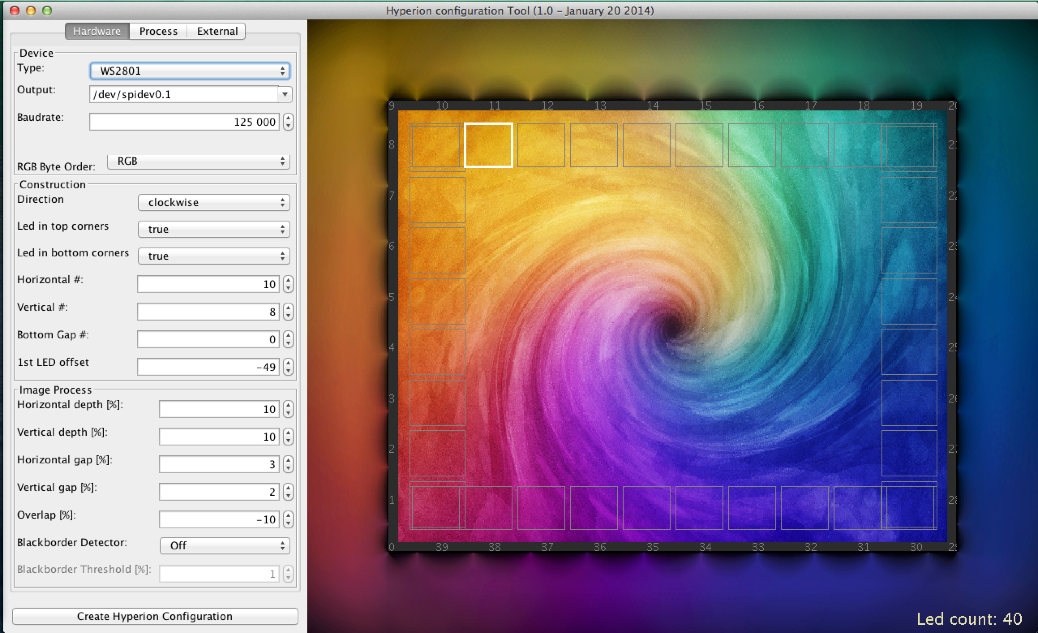

Le premier onglet (Hardware) va nous permettre de régler le type de driver, le port, le taux de rafraichissement et la configuration des LED : position, nombres etc…

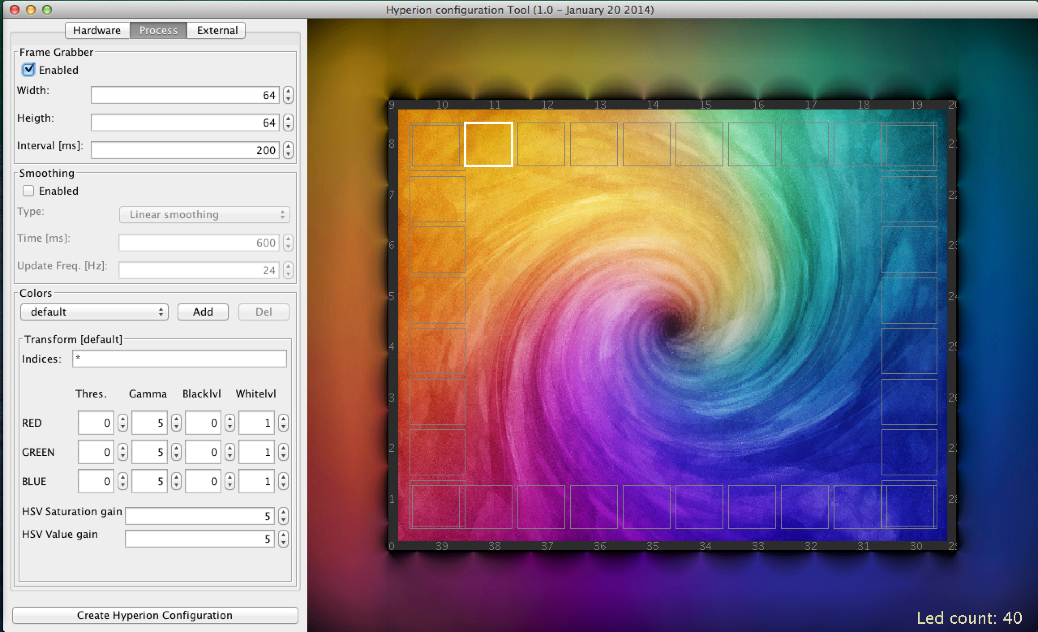

Le second onglet (Process), va permettre de régler les couleurs des LED et la taille des portions de captage des couleurs… En gros la taille et la position du carré qui va récupérer la couleur dans votre image ou vidéo…

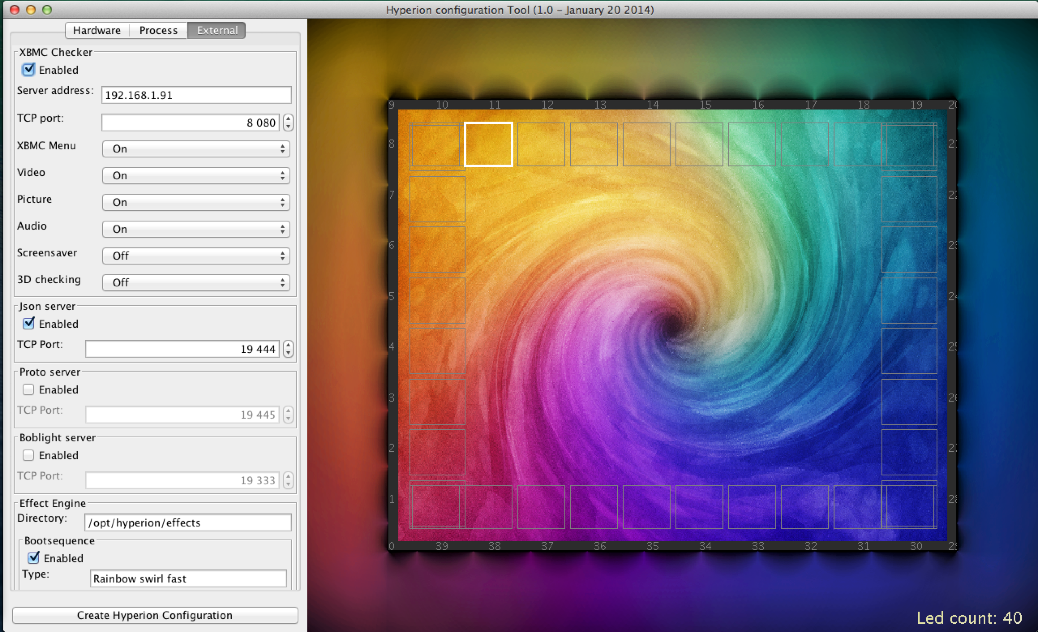

Le dernier onglet (External) permets de régler les services externes ;-D comme par exemple activer les LED dans les menus d’XBMC. Vous pouvez aussi choisir de démarrer différents type de serveur :
- JSON (celui qui marche avec hyperion free sur android store)
- Proto
- Boblight
Ensuite il vous suffit de cliquer sur « Create Hyperion Configuration » en bas et le programme vous génère automatiquement le fichier json qu’il faut juste jetter dans /etc/ pour remplacer l’ancien…
Si vous voulez vous simplifier la vie vous pouvez recopier mes réglages présents dans les screenshots qui marchent très bien avec 40 LED WS2801 🙂
Enfin je tiens à remercier l’auteur (tvdzwan) du programme Hyperion, il a vraiment fait un boulot énorme… Toutes les sources et encore plus d’infos sur sa page github :
https://github.com/tvdzwan/hyperion/wiki
Voila on arrive à la fin. J’espère que cela vous aura plût et vous aura donné des idées…
@ très bientôt 😉
